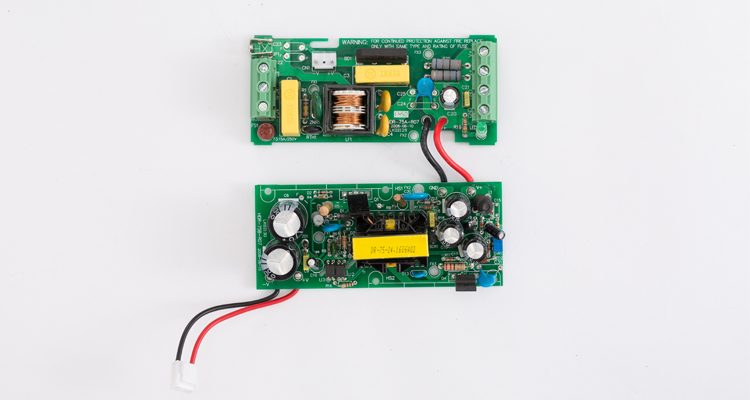

резюме:

резисторы являются одним из наиболее часто используемых устройств в электронных изделиях. в основном, до тех пор, пока это электронный продукт, внутри будет сопротивление.

резисторы могут использоваться в качестве разделителей напряжения, шунтов и резисторов нагрузки в цепях, вместе с конденсаторами они могут образовывать фильтры и цепи задержки.

они могут использоваться в качестве резисторов для отбора проб в цепях питания или управляющих цепях; они могут использоваться в полупроводниковых трубных цепях.

резистор смещения определяет рабочую точку; резисторы с особыми свойствами, такими как варистор и термистор, используются для предотвращения всплеска напряжения, подавления инкрустационного тока, реализации защиты от перегрева и т.д.

резистор является наиболее распространенным устройством, а также незаменимым устройством в цепи.

для стабильной работы и надежности продукта очень важно хорошо выбирать и использовать резистор.

ключевые слова: сопротивление 0-Ом, параметры сопротивления, функция сопротивления

предисловие:

существует множество типов резисторов.

широко используемые резисторы включают резисторы углеродной пленки, резисторы цемента, резисторы из металлической пленки и резисторы для намотки проволоки;

специальные резисторы включают вариаторы, термисторы и фоторезисторы.

различные типы резисторов имеют разные характеристики и параметры, и точки, которые необходимо учитывать при использовании схемы, также различны.

инженеры, которые являются новичками в проектировании схем, скорее всего, игнорируют некоторые особые параметры сопротивления, что приводит к стабильности и надежности продукта, которые не могут быть гарантированы.

только правильно понимая различные параметры резистора и меры предосторожности при выборе, а также полностью понимая реальную роль резистора в цепи, можно гарантировать качество продукта из самой базовой схемы внизу.

& nbsp;

1 Основные параметры резистора:

& nbsp;

инженеры, которые являются новичками в дизайне аппаратных цепей, могут иметь первое впечатление сопротивления, что сопротивление электрических проводников току, описанное в физических книгах, называется сопротивлением, которое представлено символом R, а единицами являются Ом, килоОм и мегохмы, соответственно. , Ки, МОМ.

основными параметрами, вызывающими озабоченность, являются:

1), номинальное сопротивление: сопротивление, обозначенное на резисторе;

2), допустимая погрешность: отношение разницы между номинальным сопротивлением и фактическим сопротивлением к номинальному сопротивлению называется сопротивлением отклонению значения, указывает на точность резистора.

при проектировании схемы недостаточно только обратить внимание на эти два параметра.

есть также два важных параметра, на которые необходимо обратить внимание в конструкции: номинальная мощность и выдерживание напряжения.

эти два параметра влияют на надежность всей системы. воздействие очень велико.

если ток, проходящий через резистор в цепи, составляет 100 мА, а значение сопротивления равно 100Ом, то потребляемая мощность резистора составляет 1 Вт.

нецелесообразно выбирать обычно используемый чип-резистор, например, пакет 0805 или 1206, потому что номинальная мощность резистора невелика.

и есть проблема, номинальная мощность резистора должна быть более 1 Вт (запас мощности резистора, выбранного конструкцией схемы, как правило, более чем в 2 раза), в противном случае мощность, потребляемая резистором, приведет к перегреву и отказу резистора.

аналогичным образом, если значение напряжения не выбрано должным образом, конструкция системы выйдет из строя из-за нарушения сопротивления.

например, модуль питания AC-DC находится на входном переднем конце конструкции, в соответствии с требованиями стандарта безопасности GB4943.1, после обеспечения отключения вилки или соединителя остаточное напряжение на входных клеммах L и N находится в пределах 1S до 37% от первоначального значения.

таким образом, в конструкции один или два импедансных резистора уровня MA, как правило, используются для разряда энергии, а входной терминал имеет высокое напряжение, то есть оба конца резистора подвержены высокому напряжению.

значение выдержать напряжение выйдет из строя, когда низковольтный входной терминал является высоковольтным.

& nbsp;

2 роль резисторов в цепи:

& nbsp;

2.1 Основная роль:

все электронные инженеры узнали об основной роли резисторов, то есть используются в качестве разделителей напряжения, шунтов и резисторов нагрузки в цепях; вместе с конденсаторами они могут образовывать фильтры и цепи задержки, а также использоваться в качестве выборки в энергетических цепях или цепях управления.

резисторы используются в качестве смещения резисторов в полупроводниковых трубных цепях для определения рабочей точки, и т.д. эти функции, есть много приложений в цепи, и они также очень важны, поэтому я не буду описывать их слишком много.

ниже в основном представлены функции и меры предосторожности резисторов 0Ом и специальных резисторов в конструкции электронных схем.

& nbsp;

2.2 роль 0-Ом резистора на цепи:

я считаю, что есть много новых электриков. глядя на некоторые электронные продукты, разработанные предшественниками, они часто видят, что на цепи есть резистор 0Ом.

почему мы должны проектировать такой резистор? при поиске и организации данных основные моменты заключаются в следующем:

1) аналоговая земля и цифровая земля заземлены в одной точке

до тех пор, пока это земля, она в конечном итоге будет принята вместе, а затем войдет в землю.

если они не связаны друг с другом, они являются «плавающими грунтами», существует разница в напряжении, и легко накапливать заряды и вызывать статическое электричество.

земля привязана к 0 потенциалу, и все напряжения получены из эталонного грунта. стандарт земли должен быть одинаковым, поэтому различные основания должны быть сокращены вместе.

считается, что земля является конечной точкой отсчета земли, способной поглощать все электрические заряды и оставаться стабильной в любое время.

хотя некоторые платы не подключены к земле, электростанция подключена к земле, и мощность на доске в конечном итоге вернется к электростанции в земле.

если аналоговая земля и цифровая земля напрямую соединены на большой площади, это вызовет взаимные помехи.

существует четыре способа решения этой проблемы:

• 1. используйте магнитные бусины для подключения;
• 2. используйте конденсаторы для подключения;
• 3. использовать индукторы для подключения;
• 4. используйте 0-Ом резисторы для подключения.

эквивалентная цепь магнитного буса эквивалентна ограничителю волны, который может значительно подавлять шум только на определенной частоте.

чтобы выбрать подходящую модель, необходимо заранее оценить частоту шума.

в случае неопределённой или непредсказуемой частоты магнитные бусины не сочетаются друг с другом; конденсатор блокирует прямой трафик, вызывая плавание; индуктивность велика и имеет много случайных параметров, которые нестабильны; сопротивление 0-Ом эквивалентно очень узкому пути тока, который может эффективно ограничивать ток петли, так что шум подавляется.

резисторы имеют затухание во всех диапазонах частот (0-Ом резисторы также имеют импеданс), что сильнее, чем магнитные бусины.

& nbsp;

2) для токовых петель при соединении поперек

когда электрическая наземная плоскость разделена, кратчайший обратный путь сигнала нарушается.
в это время сигнальная петля должна быть разобрана, образуя большую область петли, и влияние электрического поля и магнитного поля становится сильнее, и его легко беспокоить / беспокоить.

подключение 0-Ом резистора через перегородку может обеспечить короткий обратный путь и уменьшить помехи.

& nbsp;

3) Настройка схемы

как правило, перемычки и DIP переключатели не должны появляться на продукте. иногда пользователи изменяют настройки, что легко вызвать недопонимание.

для снижения затрат на техническое обслуживание вместо перемычек, которые должны быть сварены на плате, используются 0-Ом резисторы. пустой перемычка эквивалентна антенне на высокой частоте, а резистор чипа эффективен.

& nbsp;

4) другие виды использования

для кросс-линейной отладки / тестирования во время проводки: в начале проектирования резистор должен быть подключен последовательно для отладки, но конкретное значение пока не может быть определено. после добавления такого устройства удобно отладить схему позже.

если результат отладки не требует добавления резистора, добавьте 0-Ом резистора. временная замена других устройств SMD в качестве устройств компенсации температуры чаще связана с необходимостью принятия мер противодействия ЭМС.

кроме того, 0-Ом резисторы имеют меньшую паразитную индуктивность, чем Vias, и Vias также влияет на наземную плоскость (из-за копания).

& nbsp;

резюмируется следующим образом:

1. в схеме нет никакой функции, но она находится только на PCB для удобства отладки или совместимого дизайна.

2. он может быть использован в качестве перемычки. если определенная строка не используется, просто вставьте резистор напрямую (не влияет на внешний вид)

3. если параметры соответствующей цепи неопределенны, вместо этого используйте 0 Ом. во время фактической отладки определите параметры и замените их компонентами с определенными значениями.

4. когда вы хотите измерить потребление тока определенной части цепи, вы можете снять сопротивление 0 Ом и подключить амперметр, что удобно для измерения потребления тока.

5. при проводке, если она не может быть маршрутизирована, вы также можете добавить резистор 0 Ом.

6. под высокочастотными сигналами он действует в качестве индуктора или конденсатора (связанного с характеристиками внешних цепей), главным образом для решения проблемы ЭМС. такие как земля и грунт, между источником питания и IC pin.

7. Одноточечное заземление (означает, что защитное заземление, рабочее заземление и заземление постоянного тока отделены друг от друга на оборудовании, и каждая из них становится независимой системой).

& nbsp;

2.3 роль специальных резисторов в цепи периферийной защиты силового модуля

наиболее распространенными специальными резисторами являются варисторы и термисторы, которые играют ключевую роль в проектировании и применении источников питания переключения AC-DC.

узнайте о характеристиках и специфических функциях этих двух резисторов:

Varistor MOV является одним из наиболее часто используемых устройств в цепи электромагнитной совместимости (EMC), и широко используется в электронных цепях для защиты цепи от возможного повреждения цепи из-за внезапных изменений напряжения в системе питания.

его характеристики, как правило, понятны, что, когда напряжение переднего конца выше, чем напряжение включения варистора, варистор разрушается, сопротивление варистора снижается, а ток застрял, чтобы предотвратить повреждение или нарушение последующей стадии чрезмерным мгновенным напряжением. таким образом, защита чувствительных электронных компонентов.

защита цепи заключается в использовании нелинейных характеристик варистора. когда между двумя полюсами варистора возникает перенапряжение, варистор может зажимать напряжение до относительно фиксированного значения напряжения, тем самым реализуя защиту последующей цепи.

основными параметрами варистора являются напряжение варистора, пропускная способность тока, емкость соединения, время отклика и т.д. однако, не думайте слишком много о роли варистора.

варистор не может обеспечить полную защиту напряжения.

энергия или мощность, которые может выдержать варистор, ограничена и не может обеспечить непрерывную защиту от перенапряжения. да. устойчивое перенапряжение может привести к разрушению защитного устройства (варистора) и повреждению оборудования.

детали, которые варистор не может обеспечить защиту, включают ток инкрустации во время запуска, переток во время короткого замыкания, помет напряжения и т.д.

эти ситуации требуют других средств защиты.

Термистор-это устройство, связанное с температурой, которое обычно делится на два типа:

NTC является отрицательным температурным коэффициентом термистора, то есть чем выше температура, тем меньше сопротивление;

PTC является положительным температурным коэффициентом термистора, то есть чем выше температура, тем ниже сопротивление.

использование чувствительности импеданса к температуре играет важную роль в проектировании схем.

в цепи NTC в основном подавляет ток запуска во время процесса запуска цепи.

в процессе запуска системы, в связи с наличием в системе силовых цепей, емкостных и индуктивных нагрузок, в момент запуска появится очень большой инспеш-ток.

если мгновенная антитоковая способность устройства не учитывается в процессе выбора устройства цепи, то система легко приведет к тому, что устройство будет сломано во время работы нескольких стартапов, и добавление NTC в цепь эквивалентно запуску входного цикла.

увеличение входного импеданса снижает ток инспеции, и когда система находится в стабильном состоянии, из-за нагрева НПС, в соответствии с ее отрицательными температурными характеристиками, сопротивление снижается, а потери на НПС также уменьшаются, уменьшая общую потерю системы.

PTC может выступать в качестве предохранителя в цепи, поэтому он имеет другое название в качестве ресетируемого взрывателя.

во время работы системы, когда цепь ненормальна, что приводит к большому току, если в этой части цепи последовательно находится PTC, это означает, что в PTC течет большой ток, и PTC генерирует тепло.

в соответствии с положительными температурными характеристиками, его сопротивление станет очень большим, что сделает импеданс всей петли больше, так что ток в петле станет меньше, что выступает в качестве взрывателя.

в соответствии с положительными температурными характеристиками, еще одна роль PTC заключается в реализации защиты от перегрева в цепи.

& nbsp;

3 вывод:

& nbsp;

знание сопротивления охватывает много, и не только может быть применено после знания закона Ома, но и включает в себя материалы и их особые свойства,

такие как значение сопротивления элементов сопротивления, как правило, связаны с температурой, материалом, длиной и площадью поперечного сечения.

физическое количество, измеряющее сопротивление, на которое влияет температура, представляет собой температурный коэффициент, который определяется как процентное изменение значения сопротивления при повышении температуры на 1 ° C;

основная физическая особенность сопротивления заключается в преобразовании электрической энергии в тепловую энергию, которая также, как можно сказать, является компонентом потребления энергии, ток проходит через нее, чтобы произвести потери, которые выражаются в виде тепловой энергии;

сопротивление обычно играет роль делителя напряжения и шунтирования в цепи;

для сигналов сигналы как переменного, так и постоянного тока могут проходить через сопротивление.

как инженер по аппаратному обеспечению, если вы хотите легко использовать компоненты, вы должны иметь глубокое понимание их материалов, электрических характеристик и особенностей.
